在工业制造、建筑结构和日常维护中，镀锌层作为金属防腐的重要屏障，其完整性至关重要。然而，由于运输磨损、环境腐蚀或人为操作不当，镀锌层难免会出现划伤、剥落或孔洞等损伤。若不及时处理，这些损伤会加速基材的锈蚀进程，缩短设备使用寿命。本文将系统解析镀锌层损伤修补技巧，涵盖工具选择、步骤拆解及预防策略，为工程人员与维修团队提供可落地的解决方案。

一、镀锌层损伤类型与评估
表面划痕：浅层镀层脱落，未伤及基材，可通过局部补镀修复。
点状腐蚀：小范围镀层鼓泡或剥落，需清除腐蚀产物后修补。
大面积剥离：镀层与基材结合力失效，需彻底清理后重新镀锌或采用替代工艺。

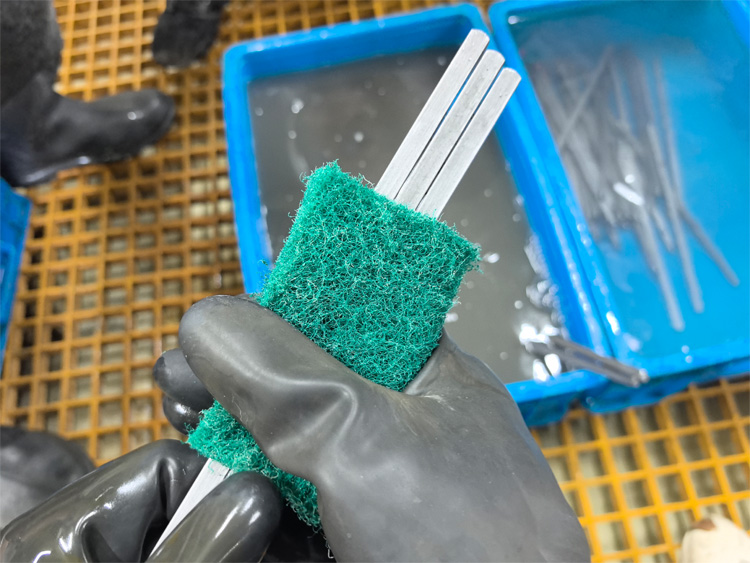

关键原则：修补前需用砂纸打磨损伤边缘至粗糙面，确保新镀层附着力；使用溶剂（如丙酮）清洁油污，避免杂质影响修补效果。

二、核心修补技巧：分场景应用
1. 冷镀锌涂料修补法
适用于小面积损伤（<5cm²），操作简便且成本低。
步骤：
  选用与原镀锌层锌含量匹配的冷镀锌涂料（含锌量≥95%），搅拌均匀。
  用毛刷或喷枪均匀涂覆损伤区域，厚度控制在0.1-0.2mm，避免流挂。
  自然干燥24小时后，用细砂纸轻磨表面至平整。
注意：修补后需测试导电性，确保阴极保护功能未受损。

2. 热浸镀锌局部修复
针对深度损伤或高腐蚀环境（如海洋工程），热浸镀锌修补更持久。
流程：
  预处理：用角磨机切除松散镀层，基材露出金属光泽。
  酸洗活化：浸泡于稀盐酸溶液（pH≈2）10分钟，去除氧化膜。
  热浸镀：将工件浸入450℃熔融锌液中，保持3-5秒后迅速冷却。
优势：热浸镀锌修补层与原镀层冶金结合，耐盐雾试验可达500小时以上。

3. 激光熔覆技术
高端应用场景（如精密零件、核电设施）推荐激光熔覆，实现微创修复。
原理：利用高能激光束熔化锌基合金粉末，逐层堆积形成致密镀层。
参数控制：激光功率800-1200W，扫描速度5-8mm/s，搭接率30%-40%。
数据支撑：经激光熔覆修补的镀锌件，耐磨性提升40%，耐腐蚀寿命延长2倍。

三、修补质量检测标准
外观检查：无气泡、裂纹或色差，修补区与原镀层过渡平滑。
厚度测试：使用磁性测厚仪，单点测量误差≤±10%。
附着力测试：划格法（ISO 2409标准）评级达0级（无剥落）。
案例：某化工企业储罐底部因摩擦导致镀锌层破损，采用热浸镀锌修补后，经3年跟踪监测，修补区无返锈现象。

四、长效防护建议
设计优化：在易损部位增加镀锌层厚度（≥85μm），或采用双涂层体系（镀锌+钝化）。
安装防护：对尖锐边角加装橡胶护套，运输时使用防刮垫片。
定期巡检：每季度用涡流检测仪扫描关键节点，建立损伤数据库。
行业趋势：智能传感器嵌入镀锌层，实时监测腐蚀速率并预警，将成为未来主流方案。

掌握科学的镀锌层损伤修补技巧，不仅能降低维护成本，更能保障结构安全。无论是传统冷镀锌还是前沿激光技术，核心在于精准评估损伤程度、严格遵循工艺流程，并辅以数字化监控手段。通过持续优化修补策略，金属防腐领域将迎来更长的设备生命周期与更低的资源消耗。
