在高端电子制造领域，表面处理工艺的精度与可靠性直接决定产品性能。厚金5μm工业镀金工艺作为高精度表面处理的核心工艺之一，凭借其稳定的镀层性能与良好的电气特性，广泛应用于航空航天、半导体封装、高端连接器等对可靠性要求严苛的场景，成为工业制造领域的关键技术支撑。

厚金5μm工业镀金工艺的核心是通过精准控制电化学沉积过程，实现5微米厚度金层的均匀沉积。该工艺采用专用的镀金液配方，结合脉冲电镀技术，通过优化电流密度、温度、pH值等参数，确保金层致密无孔洞，避免孔隙导致的氧化或腐蚀问题。5μm的厚度设计既能满足导电性与耐腐蚀性的高要求，又能避免过厚造成的成本浪费，实现性能与成本的最优平衡。

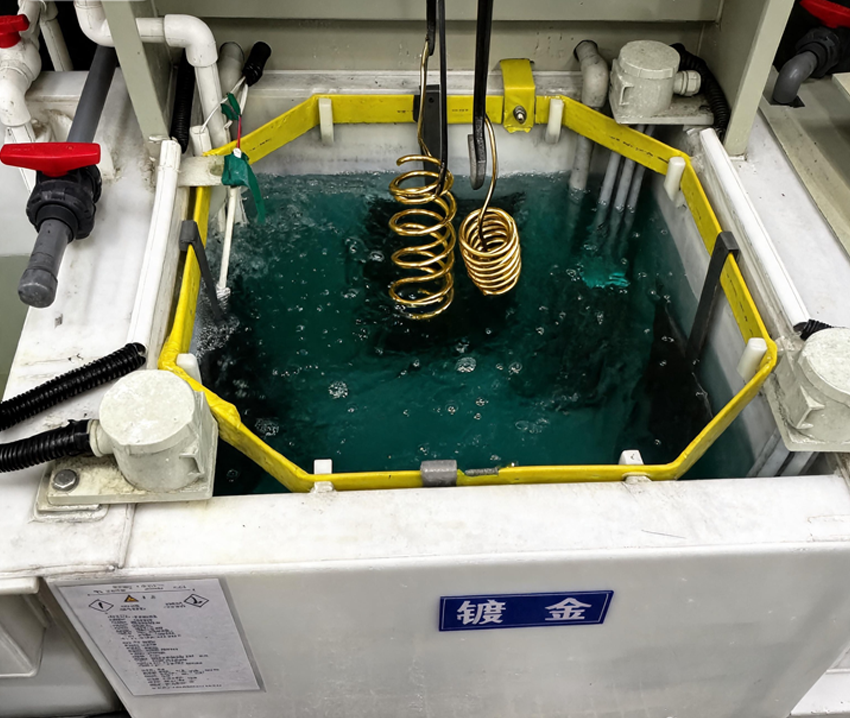

在实际生产中，厚金5μm工业镀金工艺需经过严格的前处理、沉积与后处理流程。前处理阶段通过超声波清洗、活化等步骤，确保基材表面无杂质，保障金层与基材的附着力；沉积阶段采用自动化设备实时监测厚度，确保镀层均匀性；后处理则通过清洗与检测，剔除不合格产品，保证每一批次的稳定性。其技术难点在于微米级厚度的精准控制，需结合高精度仪器与工艺参数优化，确保良品率。

厚金5μm工业镀金工艺的优势体现在多维度：其一，5μm厚度的金层能提供极佳的导电性，降低接触电阻，确保高速信号传输稳定性；其二，优异的耐腐蚀性使其适用于恶劣环境，延长产品寿命；其三，工艺的可重复性高，适合大规模工业化生产。在高端连接器、5G基站天线、高端精密仪器等领域，该工艺已成为品质保障的关键，推动相关产品性能升级。

随着工业制造对高精度、高可靠性的需求持续提升，厚金5μm工业镀金工艺也在不断优化，通过引入智能化控制系统与环保型配方，进一步提升工艺稳定性与环保性。作为表面处理领域的重要技术，其将在更多高端应用场景中发挥核心价值，为工业制造的精密化、可靠化提供坚实支撑。
